充油套管等少油設備作為變壓器重要附件之一，其可靠性直接影響油浸式變壓器的安全運行。近年來高壓套管故障異常事件，由于發現及時，未造成重大電網事故，否則后果不堪設想。由于少油設備結構的特殊性，目前針對少油設備溶解氣體等參數指標的有效帶電檢測或在線監測手段幾乎沒有。

氫氣檢測是公認的充油電氣設備早期故障監測方法之一，廣泛應用于監測充油電氣設備的早期故障。因此，通過在充油套管取樣閥處安裝油中溶解氫在線檢測裝置，實時、在線監測套管油中溶解氫的相關指標，當溶解氫的濃度、變化率超出限值時發出報警信號，采取適當措施，可以降低、甚至避免經濟損失。

另外，套管等充油設備出現放電或熱故障時將會使油、紙分解產生大量故障氣體，當氣體超出油的溶解度時，故障氣體將在套管頂部聚集，使套管內部壓力增大。因此，通過在設備接地法蘭取樣閥處加裝壓力傳感器實現充油設備油壓的實時監測，當內部油壓超出一定限值時發出報警信號，可及時采取處理措施。

在陜西省電力公司的支持下，蘇州海卓賽思科技有限公司采用自主知識產權的薄膜傳感技術，研制開發了少油電力設備溶解氫、油壓和油溫多參數在線監測裝置。該產品可同時對少油設備的溶解氫、油壓和油溫等參數指標進行實時、在線測量，配備數據就地顯示模塊，也可將數據輸至終端設備。

基于固態鈀合金薄膜技術的氫氣傳感器，不受CO、CxHy等可燃?xì)怏w影響，徹底消除了燃料電池等電化學型氫氣傳感器測量精度低、誤報警的問題。薄膜氫氣傳感器獨具特色的技術優勢還在于傳感器芯片直接插入變壓器油中測量溶解氫，而無需油氣分離膜，無耗材以及定期維護成本。

目前，少油電力設備多參數在線監測裝置安裝在陜西省電力公司330kV變電站的充油套管上，已累計運行9個多月，產品運行穩定，基本上滿足用戶對充油套管油品參數測量的要求，得到陜西省電力公司和電科院領導的高度認可。在省電力公司和電科院的支持下，該套裝置榮獲國網電力有限公司第四屆青年創新創意大賽決賽最高獎項—金獎。

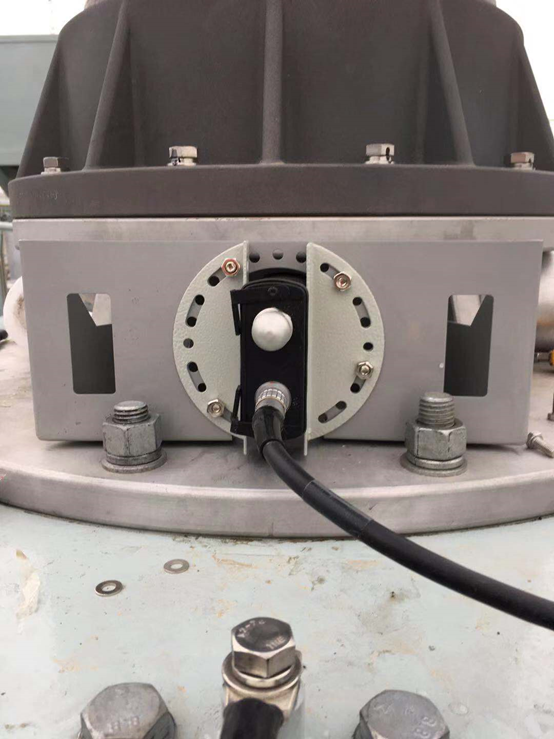

圖1 預安裝在充油套管上的氫氣、壓力和溫度在線監測裝置

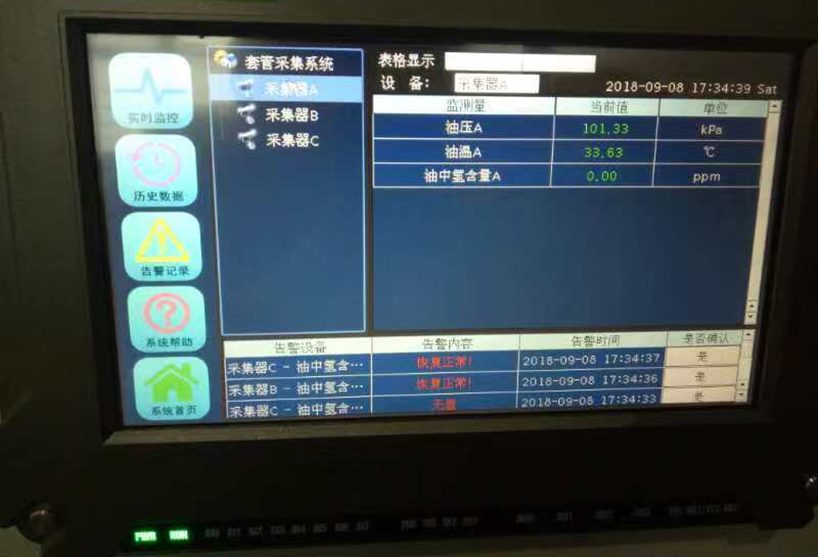

圖2 就地顯示裝置

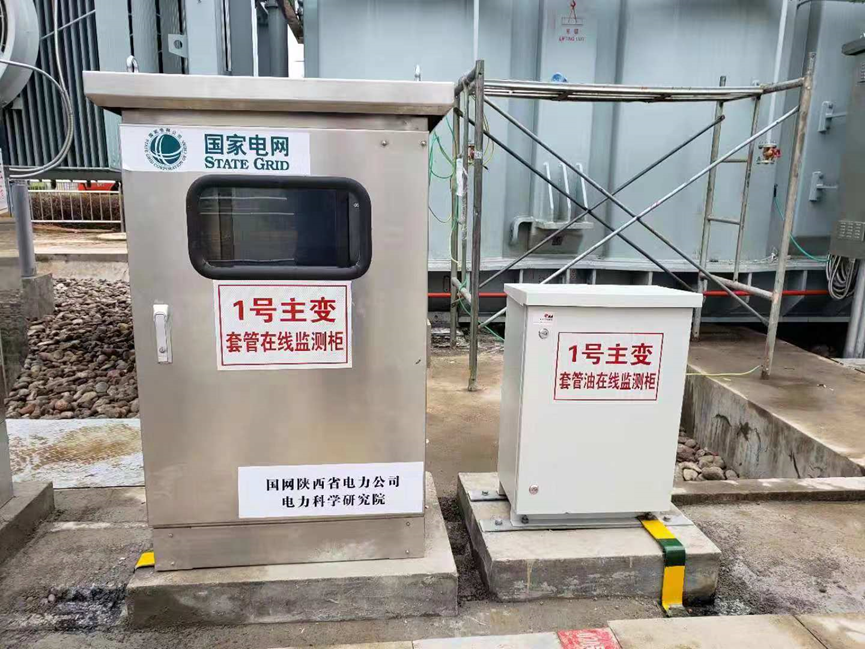

圖3 電氣柜
