少油設備油狀態多參量傳感器應用案例
2025年4月17-18日，“第14屆中國電力設備狀態檢測與故障診斷技術高峰論壇暨展示會”即將在杭州召開，蘇州海卓賽思科技有限公司將攜行業最新解決方案亮相本次活動，參與交流。
企業介紹
蘇州海卓賽思科技有限公司（以下簡稱：海卓賽思?）2014年成立于蘇州工業園區，是國內專業從事薄膜氫氣傳感器研發和生產的高新技術企業。生產基地位于長沙市雨花區中國（長沙）創新設計產業園，年產薄膜氫氣傳感器近2500套。海卓賽思主營產品基于鈀合金（Pd Alloy）氫氣傳感技術的氫氣在線檢測與分析系統，包括設計、研發、生產、數據分析服務等。目前，主要產品已經在華龍一號核電站氫氣檢測、乏燃料氫氣在線監測、電解水制氫陽極氫氣原位監測、變壓器油中溶解氫以及定冷發電機水中溶解氫等領域開展應用。
海卓賽思自建擁有國內首條具備量產能力的薄膜氫氣傳感器4英寸MEMS產線，其工藝能力覆蓋MEMS工藝芯片研發全過程，具備光刻鍵合、干法刻蝕、薄膜沉積及封裝測試等完整的MEMS芯片研發能力。
解決方案展示
產品一：少油設備油狀態多參量傳感器
? 無源無線
油中氫氣檢測被廣泛用于充油電氣設備早期故障預警。因此，通過在充油套管等少油設備取油閥處加裝油中氫在線檢測裝置，實時監測少油設備油中氫濃度，當油中溶解氫的濃度以及變化率超出一定限值時發出報警信號，及時采取有效措施，可以降低或避免充油設備故障的發生。

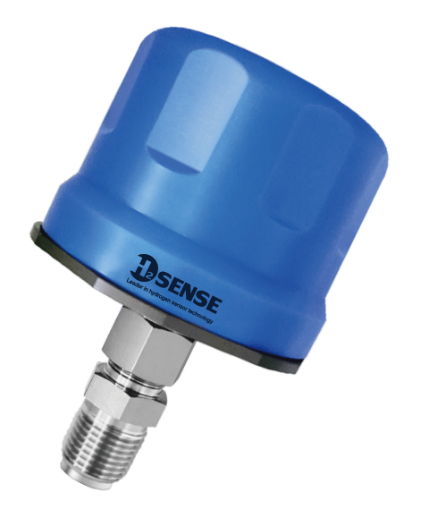

MODEL3900采用鋰亞電池供電和LoRa無線傳輸，體積小，重量輕（300g，不含轉接件），可直接在少油設備取油閥處加裝，無需鋪設電纜，輕松即可實現對油中氫、油壓等指標的在線監測。
? 分體式多參量傳感器：
充油套管、互感器等少油設備是電力系統的主要設備之一，在電力系統中起著舉足輕重的作用，其可靠性直接影響變壓器以及電網的運行安全。由于少油設備取油結構的特殊性，目前針對充油套管等少油設備的有效帶電檢測或在線監測手段幾乎沒有，如能采取一種簡單有效的在線監測方式在充油套管故障前及時發現缺陷，并采取有效措施，將能避免重大事故的發生。
考慮到套管取油閥體結構強度小、安裝空間狹小，且套管運行期間存在一定強度的振動，安裝在線監測裝置，存在取油閥口轉接處滲油、漏油的風險。另外，通過三通（T）或四通（+）轉接方式安裝分立氫氣傳感器、壓力傳感器、微水傳感器，不僅存在 “死油區”而導致氫氣、微水檢測精度和響應速率的降低，而且轉接口的增多，也增加了滲油、漏油的隱患點。因此，亟需一種體積小、重量輕，且能夠?qū)崿F(xiàn)油中氫、油壓、油中微水和油溫等四種參量一體化監測的在線裝置。

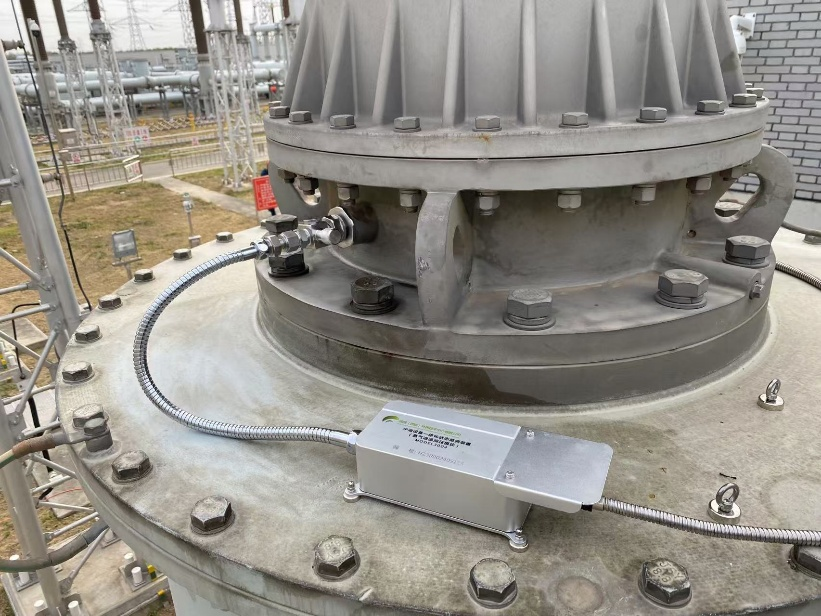

MODEL3600多參量傳感器采用分體式結構，傳感器和數據分析單元通過30cm鎧裝電纜連接，前端傳感器的重量小于100g，可減小對取油閥接口的影響。
主要應用：1000kV特高壓變電站，750kV超高壓變電站等。已經安裝該產品的變電站包括: 山東泉城，湖北武漢，蒙東錫盟，蒙東鄂爾多斯，陜西橫山，湖北荊門等。
產品二：油中溶解氫傳感器
適用激光光聲光譜和TDLAS設備氫氣檢測

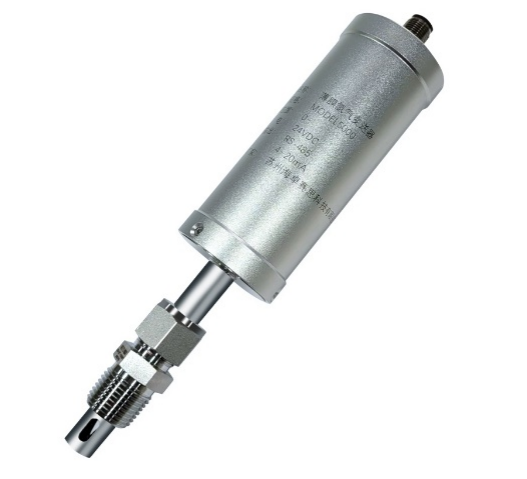

MODEL3300系列油中氫傳感器基于鈀合金薄膜氫氣檢測技術，傳感器芯片可直接置于變壓器油中，無需油氣分離。該技術具有絕對的氫氣專一性，無其它可燃?xì)怏w的交叉響應。同時，MODEL3300系列傳感器芯片使用鈀合金-氧化物半導體場效應晶體管（MOSFET）結構，結合高靈敏度鈀合金摻雜及其薄膜制備技術和專一性復合薄膜制備技術，使得MODEL3300系列傳感器具備低至1~2ppm油中氫的檢測能力，且具備優異的長期穩定性，傳感器免于周期性維護。
MODEL3300油中溶解氫傳感器符合Q∕GDW 1535-2015 變電設備在線監測裝置通用技術規范的相關要求，可用于激光光聲光譜和TDLAS設備油中溶解氫的測量。
企業榮譽
? 2023年中國電力科技創新獎，二等級，基于多參量綜合監測的少油設備絕緣狀態不停電檢測技術。
? 2021年國家電網公司科學技術進步獎，三等獎，基于多參量綜合監測的少油設備絕緣狀態不停電檢測技術。
